1.概述 變壓器是電力系統中主要關鍵的設備之一，其運行狀態直接關系到電力系統的安全與穩定，一旦發生故障， 不僅會引起大規模停電帶來巨大的經濟損失甚至可能發生爆炸和起火，造成人員傷亡。 我公司針對變壓器設備開發了變壓器局部放電在線監測系統。該系統可以實時監測變壓器局部放電等重 要技術指標，及時地采集故障前兆信息，通過專家診斷系統，綜合判斷變壓器可能存在的隱患，提前預警， 避免造成重大事故，減少經濟損失和人員傷亡。

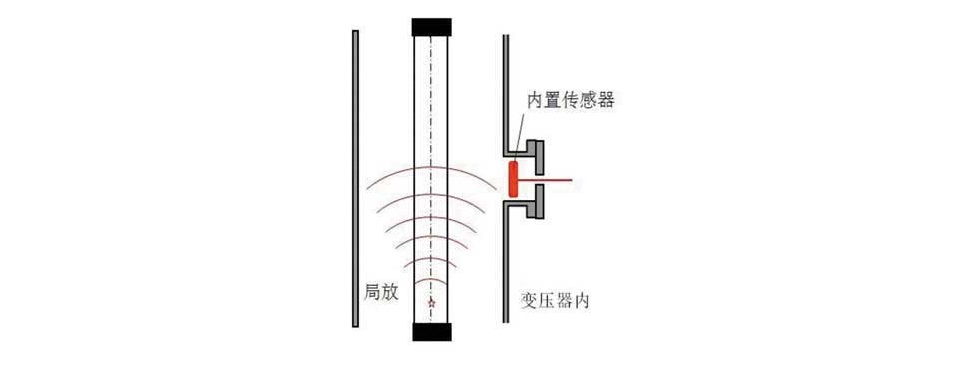

2、監測意義 變壓器局部放電過程中會產生電脈沖、電磁輻射、超聲波、光以及產生一些新的生成物，并引起局部過 熱。因此，相應地出現了電脈沖檢測法、超聲波檢測法、光測法、紅外檢測法等多種檢測方法，其中脈沖電 流法和超聲波檢測法應用最為廣泛。脈沖電流法是一種用于測量和分析電路中特定現象的方法，缺點在于測 量頻率低、頻帶窄、信息量少。射頻檢測給我們提供了一條新的途徑一一可以通過檢測遠高于傳統測量頻率 的局部放電信號來對電力變壓器進行診斷，消除干擾的影響，從而實現局部放電脈沖信號的精確提取。 近幾年發展起來的特高頻檢測法就是該思路的發展，利用超高頻法研究變壓器的局部放電，克服了傳統 的脈沖電流法測量頻率低、頻帶窄的缺點，可以較全面地研究局部放電的本征特征。 3、監測原理 特高頻法(以下簡稱UHF法)是目前局部放電檢測的一種新方法，研究認為，每一次局部放電過程都伴隨 著正負電荷的中和，沿放電通道將會有過程極短陡度很大的脈沖電流產生，電流脈沖的陡度比較大，輻射的 電磁波信號的特高頻分量比較豐富。目前實驗已經證明，變壓器(油中放電脈沖的上升沿很陡，一般在1ns以 內)能夠激發出很高頻率的電磁波，高可達數GHz，可通過天線傳感器接收局部放電過程輻射的UHF電磁波， 實現局部放電的檢測。
